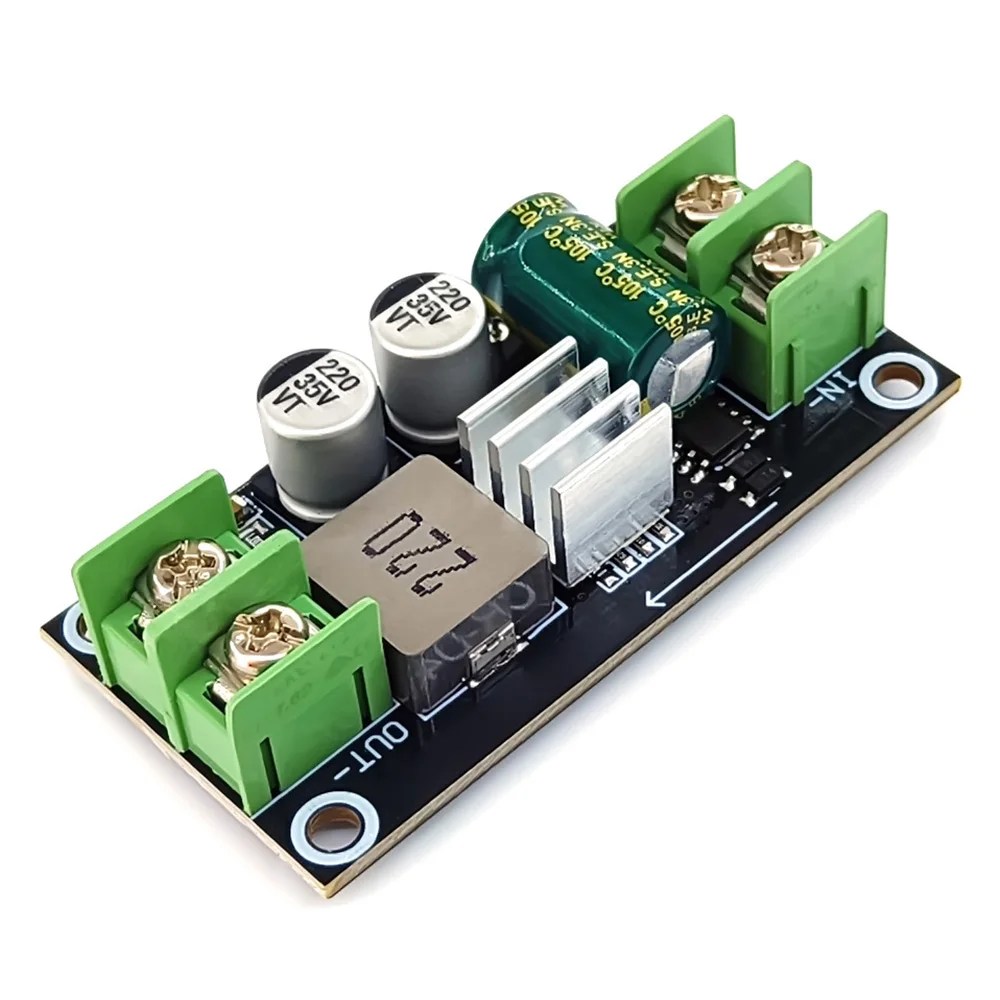

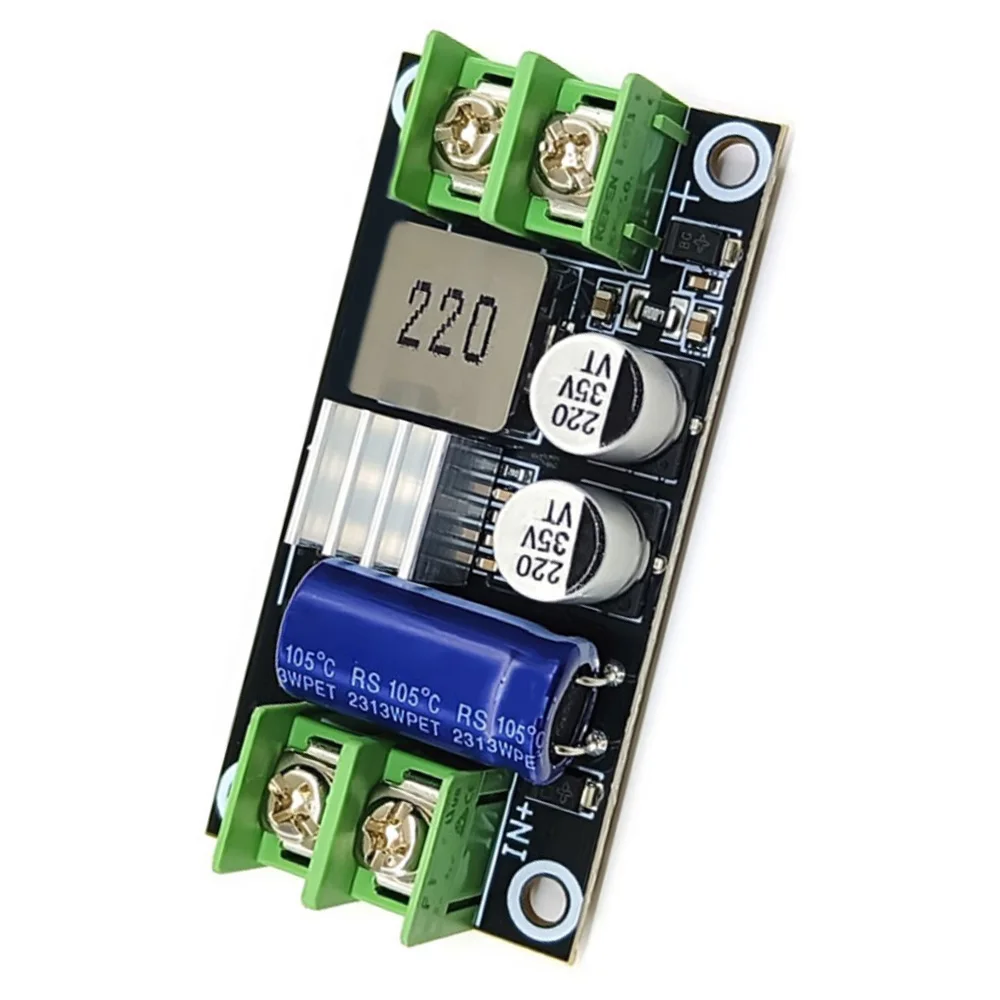

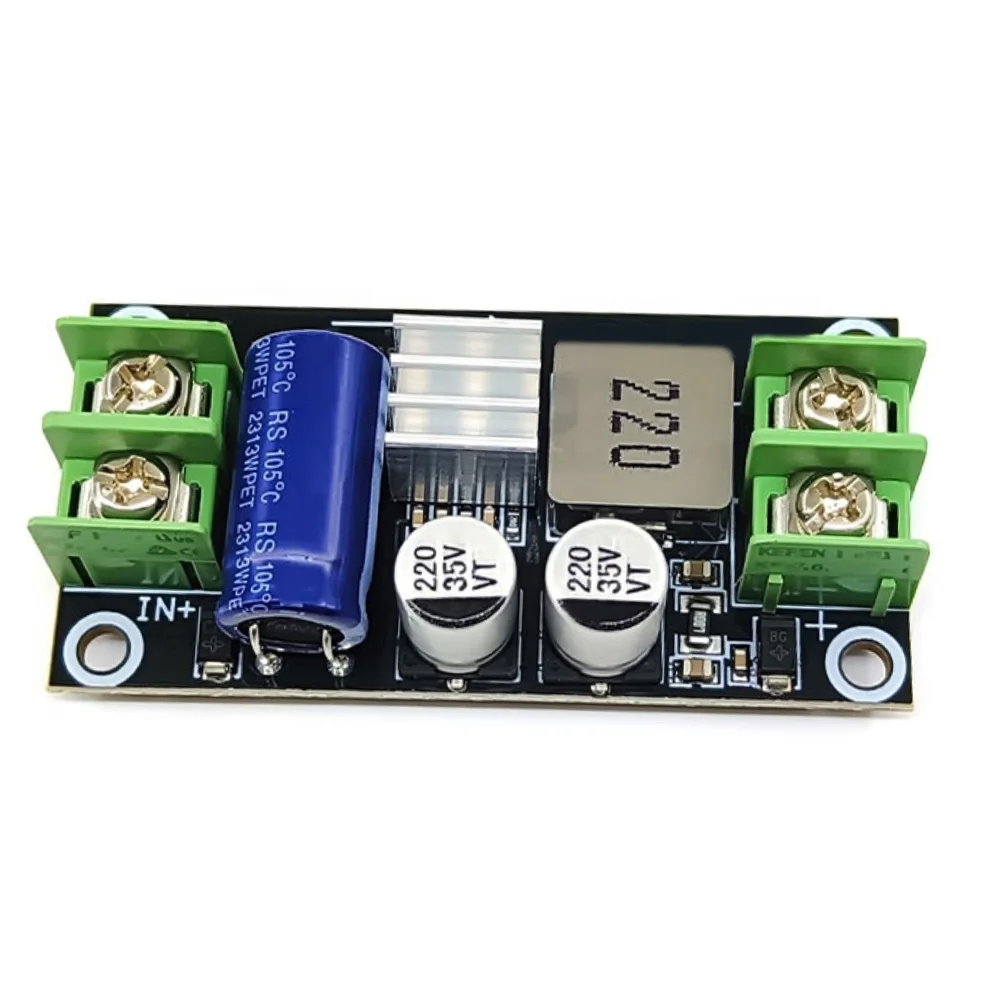

DC-DC Buck düşürücü konvertör 7-38V için 5V 12V 24V DC dönüştürücü modülü ayarlanabilir güç kaynağı modülü voltaj regülatörü kurulu
Özellikler:
1. Yüksek akım endüstriyel sınıf 6A voltaj azaltma modülünün tasarımı, malzemeleri ve PCB süreci, birden fazla koruma sağlamak ve güvenlik ve güvenilirlik sağlamak için yeterli çaba sarf etti;
2. Bu modül, çıkış dalgalanma özelliklerini ve dinamik yanıtı daha iyi sağlamak için yüksek frekanslı düşük dirençli kapasitörleri kullanır;
3. Ürün yüksek akım kablo terminalleri ve düşük direnç MOS anti ters bağlantı şeması kullanır, güç sağlarken küçük tahta boyutu, yüksek güç ve düşük dalgalanma sağlar;
4. Bu ürün anti ters bağlantı girişi ile yüksek güçlü bir adım aşağı modülüdür. Kullanım için önerilen voltaj 38V içinde. 6A modeli, iyi soğutulmuş bir ortamda 6A çıkışına devam edebilir ve normal kullanım için sürekli akımın 5a’yı aşması tavsiye edilmez;
5. Modül, voltaj azaltma biçimindedir ve giriş ve çıkış arasında 1v’nin üzerinde bir voltaj farkı sağlar ve yumuşak başlangıcı destekler.

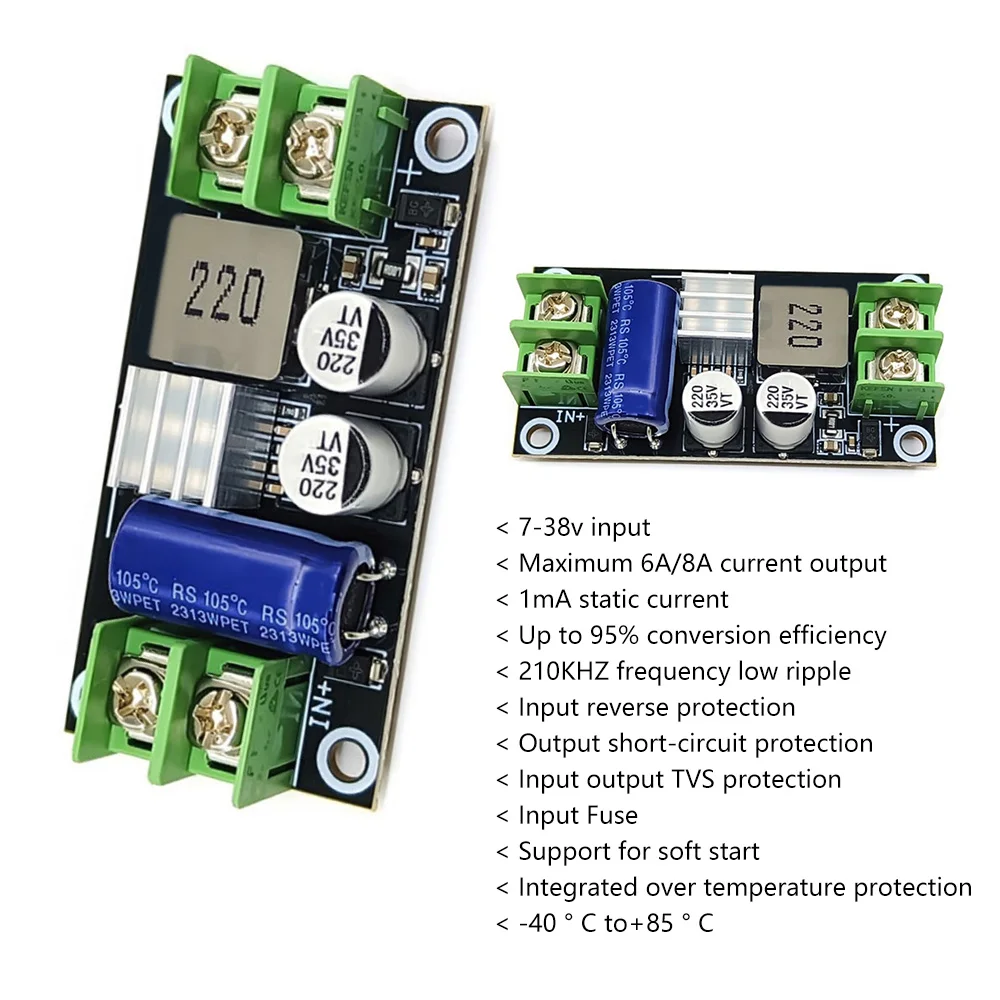

Özellikler:
Giriş voltajı: 7-38V
Maksimum akım çıkışı: 6A
Statik akım: 1mA
Düşük frekans dalgalanma: 210KHZ
Dönüşüm verimliliği % 95% ‘e kadar
Giriş ters koruma
Çıkış kısa devre koruması
Giriş çıkışı TVS koruması
Giriş sigortası ile
Yumuşak başlangıç için destek
Entegre aşırı sıcaklık koruması
Depolama sıcaklığı: -40 ° C ila + 85 ° C

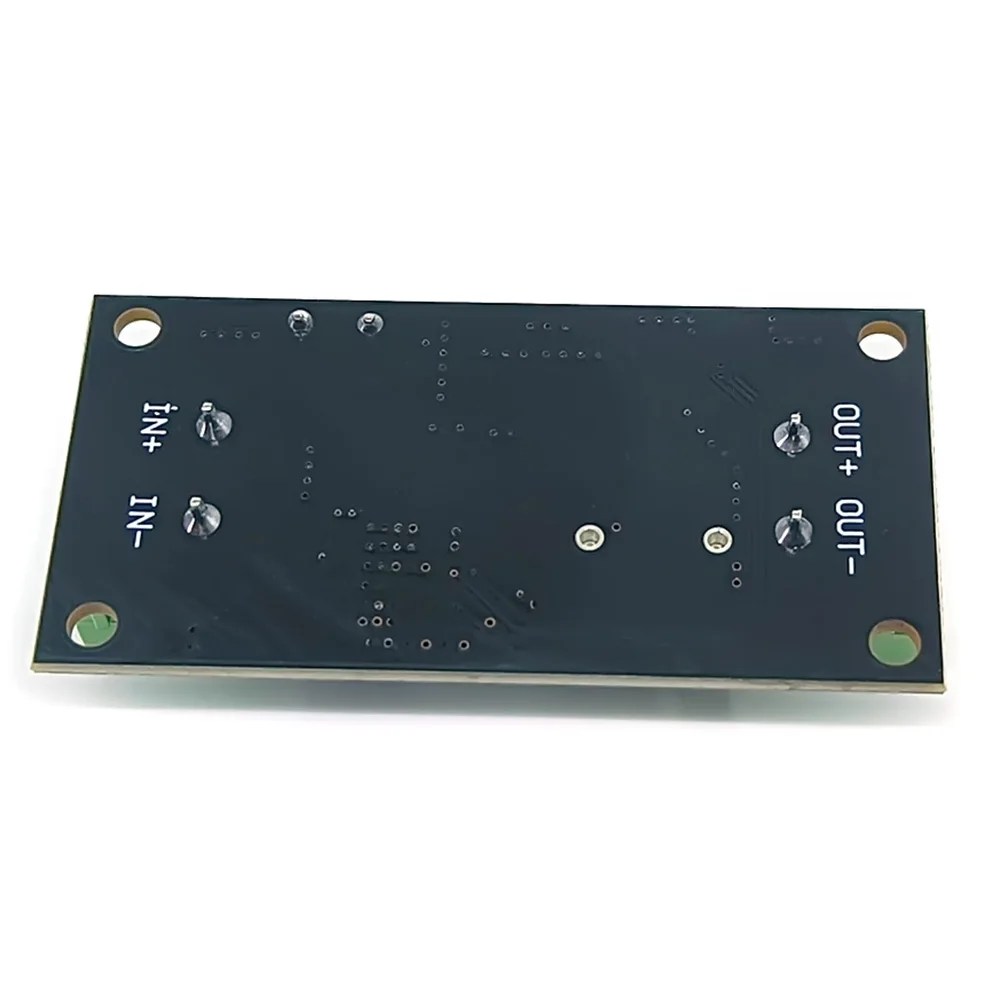

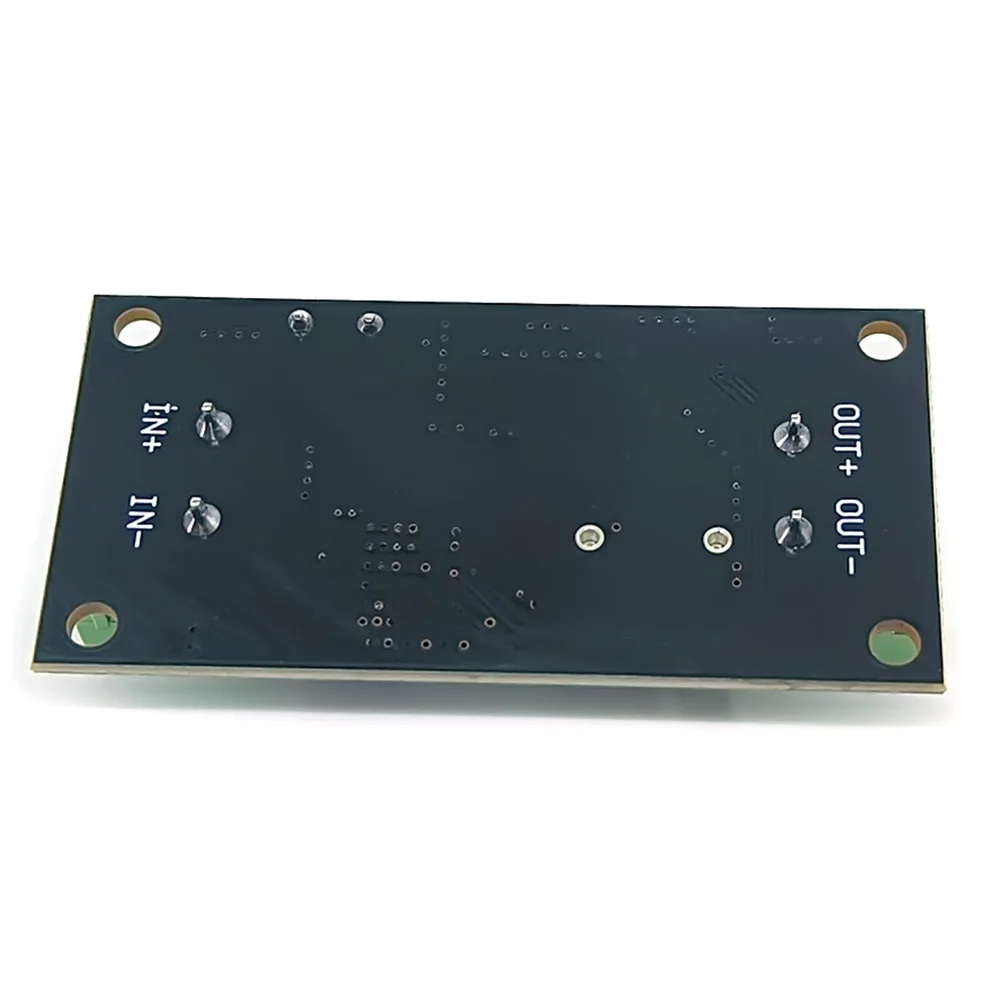

Modül terminal tanımı:
+: Modül güç kaynağı 7-38V giriş pozitif kutup (giriş çıkış voltajından daha büyük olmalıdır)
IN -: modül girişi negatif (çıkış negatif)
OUT +: modül çıkışı pozitif kutup
Çıkış-: modül çıkışı negatif (giriş negatif)
Notlar:
Ürünün giriş voltajı çıkış voltajından daha büyük olmalıdır ve 1v’den fazla voltaj farkını korumak en iyisidir.
Kablolama sırasında güç kaynağını kesmek en iyisidir.
Telin ilgili akıma dayanmasını sağlamak için kablolama çok ince olmamalıdır.
Çipin aralığını aşan aşırı ters elektromotor kuvvetini önlemek için endüktif yükü koruyun.
Modül tarafından kullanılan güç ne kadar yüksek olursa, akım maksimum akıma o kadar yakın olur. Isı artacak, bu yüzden kullanırken ısı dağılımına dikkat edin. 4A üzerindeki mevcut modüller nispeten sıcak olacak ve ek ısı dağılımı eklenmedikçe 6A modelinin sürekli çıkış akımı için 5a’yı aşması tavsiye edilmez.
Kullanım sırasında sorunlarla karşılaştığınızda, iletişim müşteri hizmetleri, kablolama resimleri, videolar vb. Sağlamak için onlarla işbirliği yapmalıdır. Sadece metin bilgisi sağlamak kabul edilemez.
Paket içeriği:
1X modülü
