Ürün açıklaması:

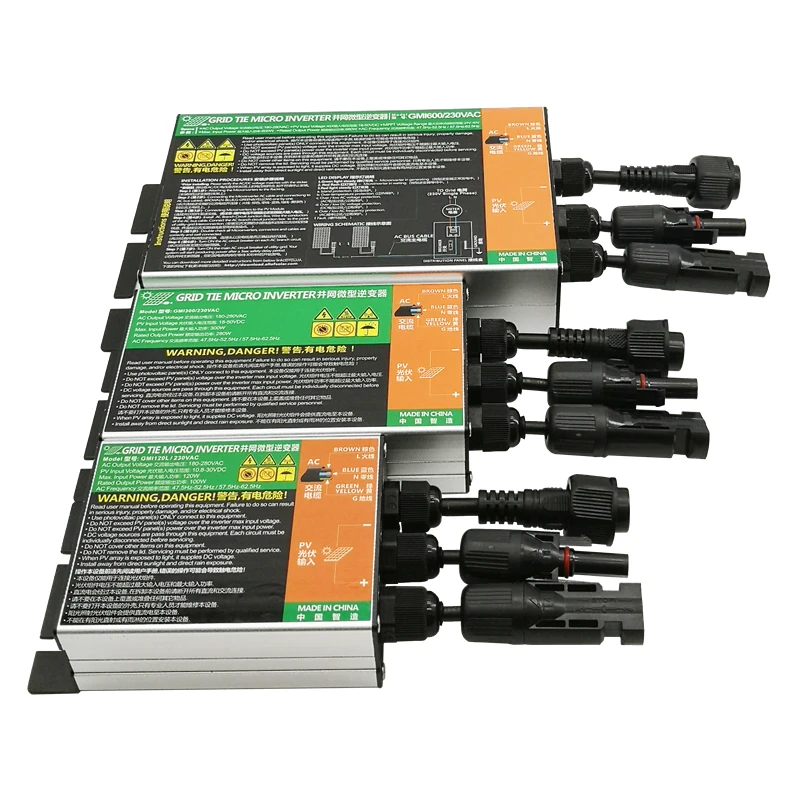

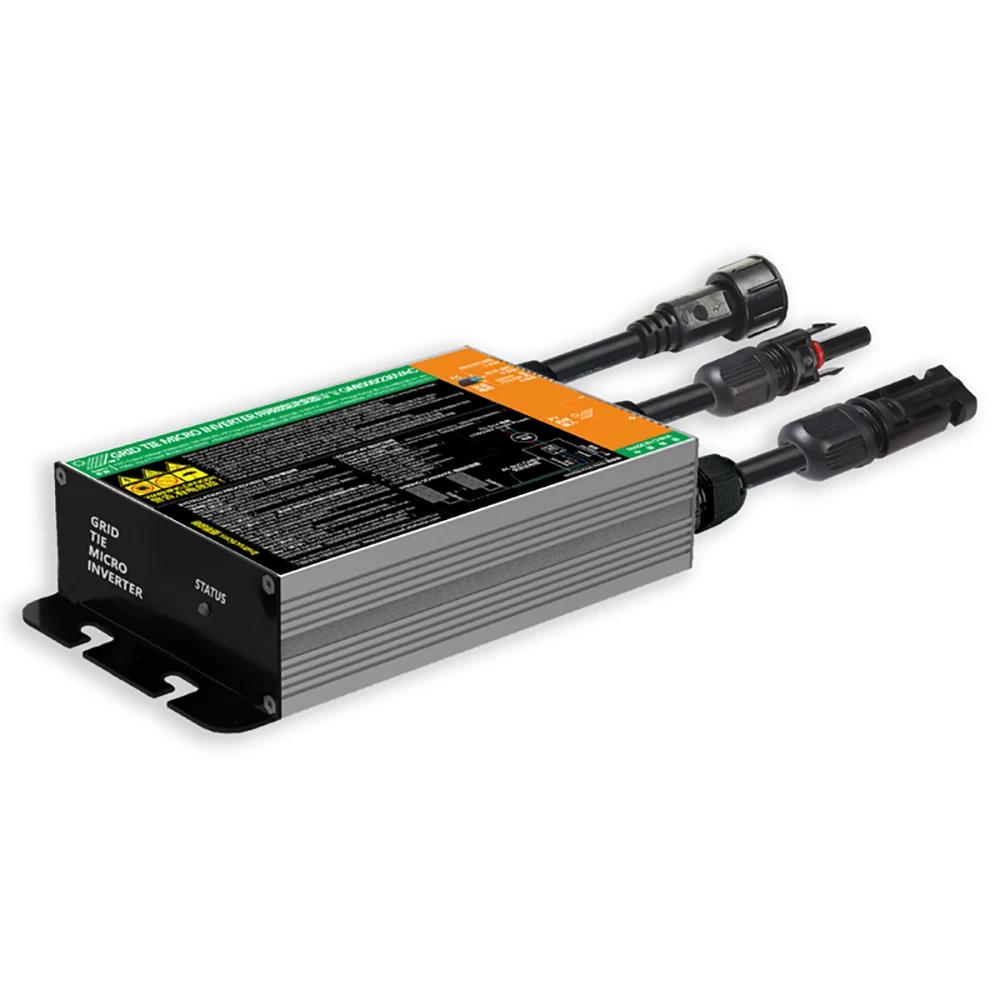

GMI. Serisi 300W 350W 500W 600W 700W güneş ızgara kravat mikro invertör, DC gücünü ev ve ofis aletleri için AC gücüne etkili bir şekilde dönüştüren yüksek kaliteli ve kompakt bir cihazdır. Akıllı mikro invertörün AC çıkışı, şebeke şebekesi ile senkronize ve faz içi olarak senkronize edilir ve elektriğin düzgün ve verimli bir şekilde aktarılmasını sağlar.

Bu mikro invertör sadece güneş panelleri ile çalışacak şekilde tasarlanmıştır ve 18V-50V giriş voltaj aralığına sahiptir. Maksimum GÜNEŞ PANELI W/300W/350W/500W/600W güç işleyebilir ve 24V – 40V MPPT aralığına sahiptir. Karbon ayak izlerini azaltmak ve elektrik faturalarından tasarruf etmek isteyenler için mükemmel bir seçimdir.

Özellikler:

Maksimum çıkış gücü: 300W/350W/500W/600W/700W

Nominal çıkış gücü: 280W/320W/480W/580W/680W

DC giriş: 18V-50V

AC çıkış voltajı: 120V/240V

Frekans aralığı: 50/60HZ otomatik

MPPT aralığı: 24V – 40V

GÜNEŞ PANELI voltaj: Vmp30-39V; Voc38-46V

GÜNEŞ PANELI güç: maksimum 300W/350W/500W/600W/700W

Sertifikasyon: CE

Kullanıcı bildirimi:

Bu ekipman, şebeke içi bir mikroinvertördür ve düzgün çalışması için güç şebekesine doğru şekilde bağlanmalıdır. Güç şebekesi çalışmayı durdurduğunda, aynı zamanda üretmeyi de durduracaktır.

Inverter maksimum giriş voltajı (Voc<50V) üzerinden PV panel(s) voltajını aşmayın.

Inverter maksimum giriş gücü üzerinden PV paneli (ler) gücünü aşmayın.

GÜNEŞ PANELI pozitif ve negatif kutupları tersine çevrilemez. GÜNEŞ PANELI kablosunu uzatırken dikkatli olun.

İnvertörü doğrudan güneş ışığından ve doğrudan yağmur maruziyetinden havalandırılmış, kuru ve serin bir yere takın.

Invertör çalışma sırasında ısı üretebilir, bu normaldir. İnverter aşırı sıcaklık korumasına sahiptir ve sıcaklık yüksekse, çalışma çıkış verimliliğini otomatik olarak azaltacaktır veya çalışmayı durduracaktır. Soğuduktan sonra yeniden başlatılacaktır.

Daha iyi korumak için invertörün sürücüsünü yükselttik. Invertör belirli bir sıcaklığa ulaşırsa, gücünün yarısını kaybeder. Termal sıcaklık normale düştüğünde, tekrar tam güç çıkışı olacaktır. Hala tam güç üretemiyorsa, bağlantıyı kesin ve yeniden bağlayın.

Mikro invertör onarımı:

Müşterilerimiz tarafından bildirilen ortak bir sorun, invertörün hasarlı DC veya AC sigortalar nedeniyle çalışmayı durdurabilmesidir. Bunu çözmenize yardımcı olmak için, süreç boyunca size rehberlik etmek için ücretsiz yedek aksesuarlar ve öğretim videoları sunuyoruz.

Ürününüzü aldıktan sonra herhangi bir sorunuz veya endişeniz varsa, lütfen hemen bizimle iletişime geçin. Yüksek kaliteli satış sonrası hizmet sunmayı taahhüt ediyoruz.

Voltaj ipuçları:

Bizim 18-50V ızgara kravat mikro invertör 24V başlangıç gerilimi gerektirir ve 18V-39V (Vmp) aralığında çalışır. Lütfen GÜNEŞ PANELI voc’nizin 50v’yi geçmemesi gerektiğini unutmayın.

18-20V Vmp ve 20-24V Voc ile 12V GÜNEŞ PANELI kullanılması tavsiye edilmez, zayıf güneş ışığı çalışma voltajının 18V altında düşmesine neden olabilir, kararsız invertör işlemine ve hasarına yol açar. Bunun yerine, en iyi performans için 30-39V Vmp ve 38-46V Voc ile güneş panelleri kullanmanızı öneririz.

LED ekran:

Sabit yeşil ışık, mikro invertörün güç ürettiğini gösterir.

Yanıp sönen kırmızı ışık, mikro invertörün bekleme modunda olduğunu gösterir.

Sabit kırmızı ışık aşağıdaki korumaların yerinde olduğunu gösterir:

A. Ada koruması

B. Aşırı sıcaklık koruması

C. Aşırı/düşük AC voltaj koruması

D. Aşırı/düşük DC voltaj koruması

E. Aşırı/düşük AC frekans koruması

F. Arıza koruması

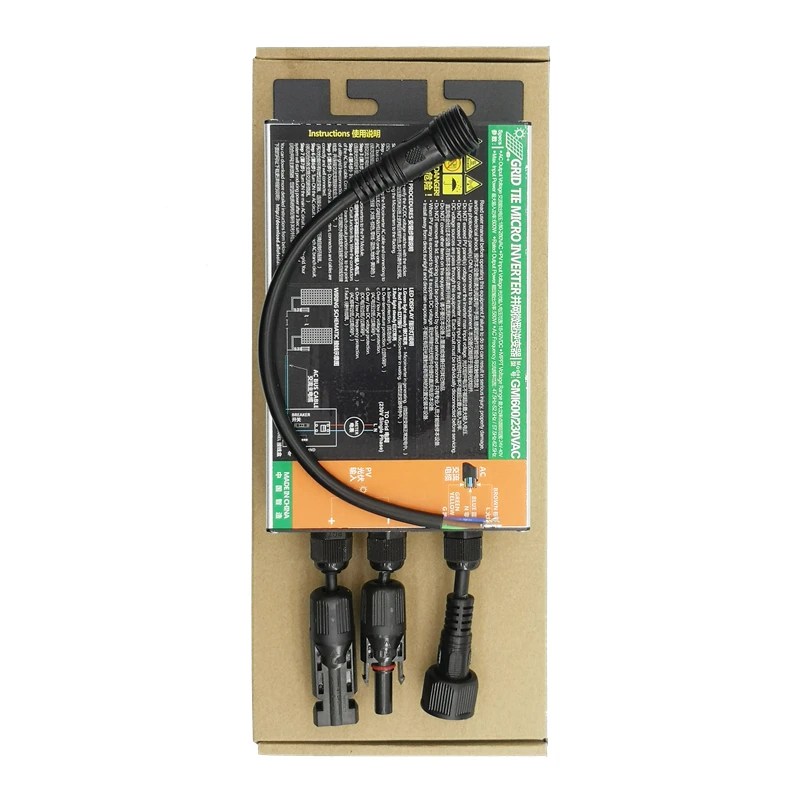

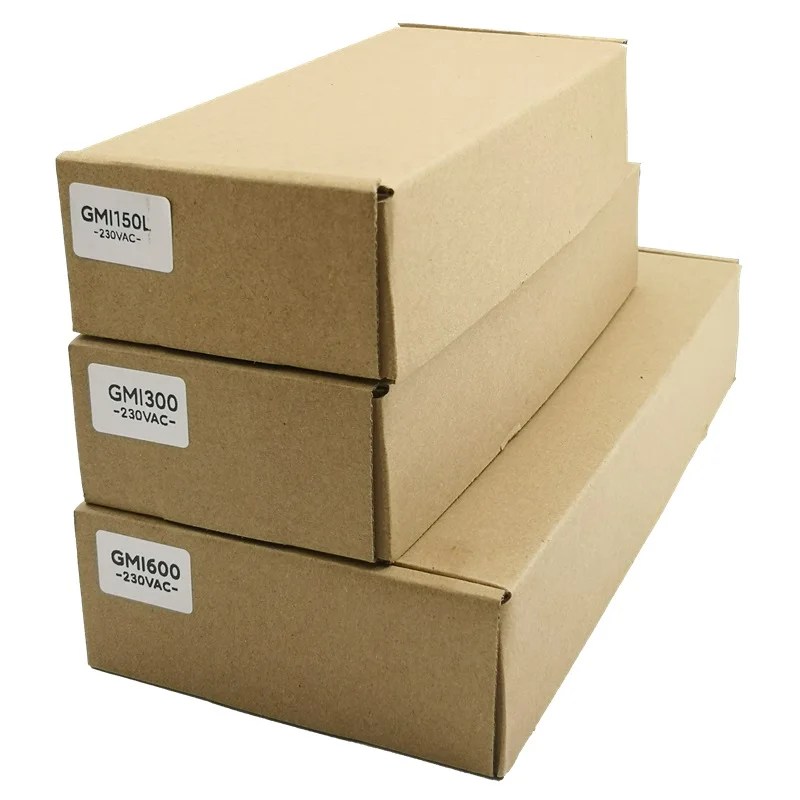

Paket şunlardır:

1XGrid kravat invertör

1 x AC kablosu 30CM

Boyutlar

Kurulum prosedürleri

* Mikroinvertörleri yüklemeden önce, ortak ızgara bağlantısı noktasında yardımcı voltajın mikro invertör etiketindeki voltaj derecesine uyduğunu doğrulayın.

Adım 1-Mikroinvertörleri raflara takmak.

A. PV modül bağlantı kutusuyla veya diğer engellerle ilgili olarak mikro invertörün yerini rafta işaretleyin.

B. Modül raf satıcınız tarafından başlatılan donanım kullanarak bu konumların her birine bir Microinverter monte edin.

Adım 2-Microinverter AC kablosunun ve bağlantısının AC veri yolu kablosuna (L-BROWN,N-BLUE,GGREEN ve sarı) tek tek bağlanması, lütfen AC veri yolu kablosunun maksimum akımını aşmayın.

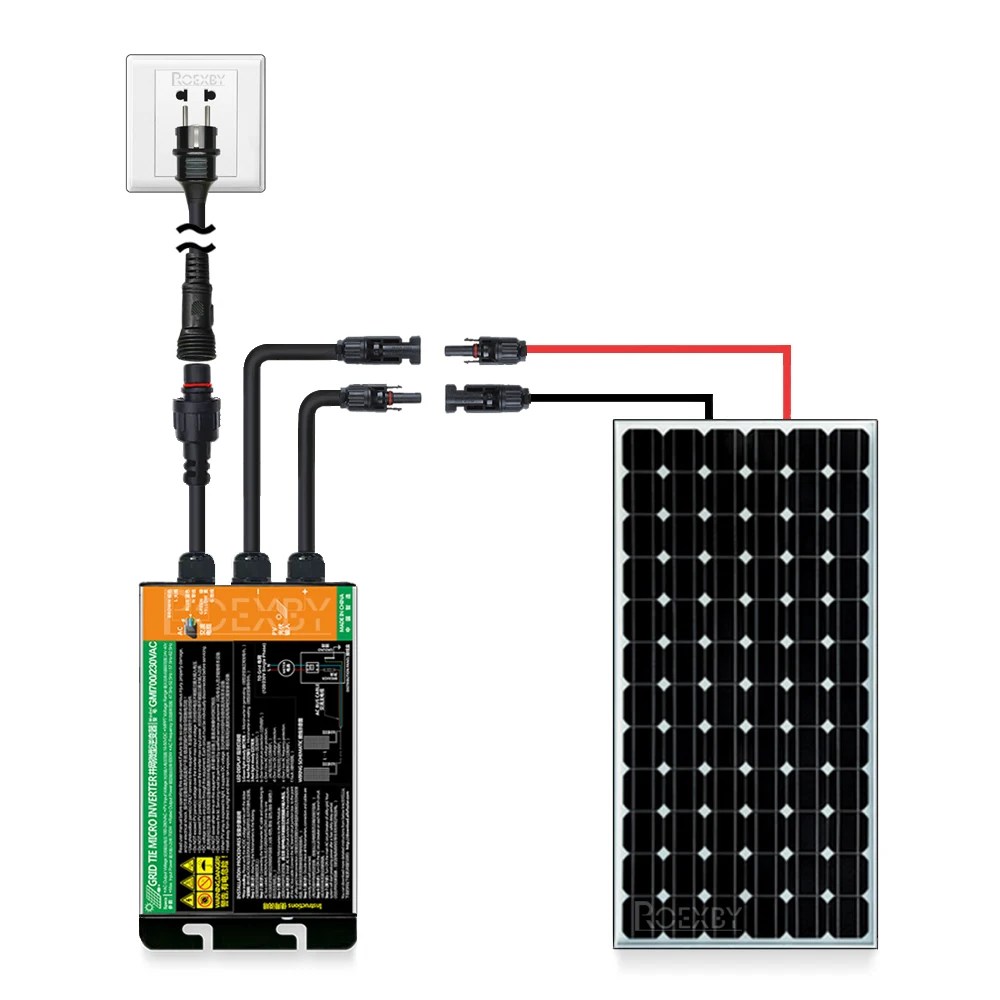

Adım 3-Microinverterleri PV modülüne bağlamak, lütfen invertör maksimum giriş voltajı üzerinden PV paneli (ler) voc’yi aşmayın.

Adım 4-AC şube devre bağlantı kutusunu takın, AC veri yolu kablosunun iletkenlerini bağlayın. AC şube devre bağlantı kutusunu şebeke şebekesi ara bağlantı noktasına bağlayın.

Adım 5-Tüm mikroinvertörleri, konektörleri ve kabloları doğru ve iyi bağlanmış olarak kontrol edin.

Adım 6-Mikroinvertörün her bir AC şube devresinde AC devre kesici açın.

Adım 7-Şebeke şebekesinin ana AC devre kesici ‘ini açın. Sisteminiz 3sec güvenlik gecikme süresinden sonra güç üretmeye başlayacaktır.
