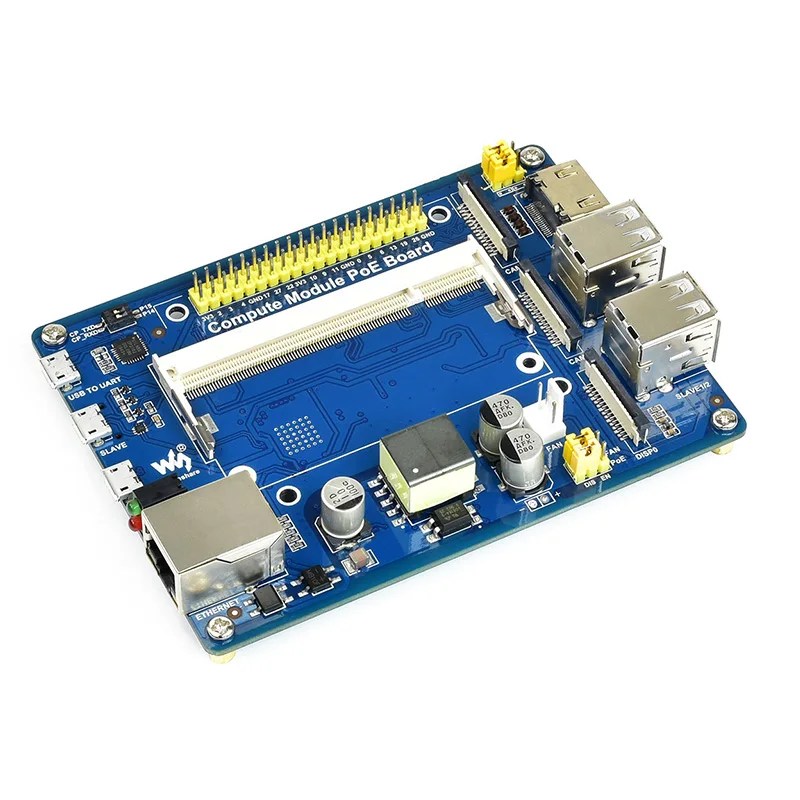

Ahududu Pi hesaplama modülü PoE Ethernet 4x USB GPIO genişletme kartı ile 3 IO kurulu ahududu Pi için CM3 / CM3L / CM3 + / CM3 + L

Ahududu Pi için PoE özelliği ile ahududu Pi genişletme kartı hesaplama modülü IO kurulu CM3 / CM3L / CM3 + / CM3 + L

Giriş

Hesaplama modülü PoE kartı, bir ahududu Pi hesaplama modülünü takabileceğiniz ve Pi kaynaklarını daha esnek bir şekilde kullanabileceğiniz bir geliştirme panelidir. PoE (Power over Ethernet) özelliği ve çok yönlü yerleşik çevresel arayüzlerle, ahududu Pi bilgi işlem modülünü değerlendirmek için uygundur, ayrıca son ürünler için ideal bir seçimdir.

Özellikler

• Ahududu Pi GPIO başlığı, ahududu Pi şapkalarını bağlamak için

• PoE etkin 10/100M otomatik müzakere Ethernet portu

• 4x USB bağlantı noktaları, daha fazla USB cihazının bağlanmasına izin verir

• 2x CSI kamera arayüzleri

• Ekranları bağlamak için yerleşik HDMI / DSI arayüzleri

• Seri hata ayıklama için UART için yerleşik USB

• Soğutma fanı arayüzü, otomatik çalıştırma gücü veya IO pimleri tarafından kontrol edilir

• İzole SMPS (anahtarlama modu güç kaynağı)

Özellikler

• Güç kaynağı: mikro USB port / PoE Ethernet portu

• PoE güç girişi: 37V ~ 57V DC in

• PoE güç çıkışı: 5V 2.5A DC çıkışı

• Ağ standardı: 802.3af PoE standardı

• Boyutlar: 114mm × 84.4mm

• Montaj deliği boyutu: 3.2mm

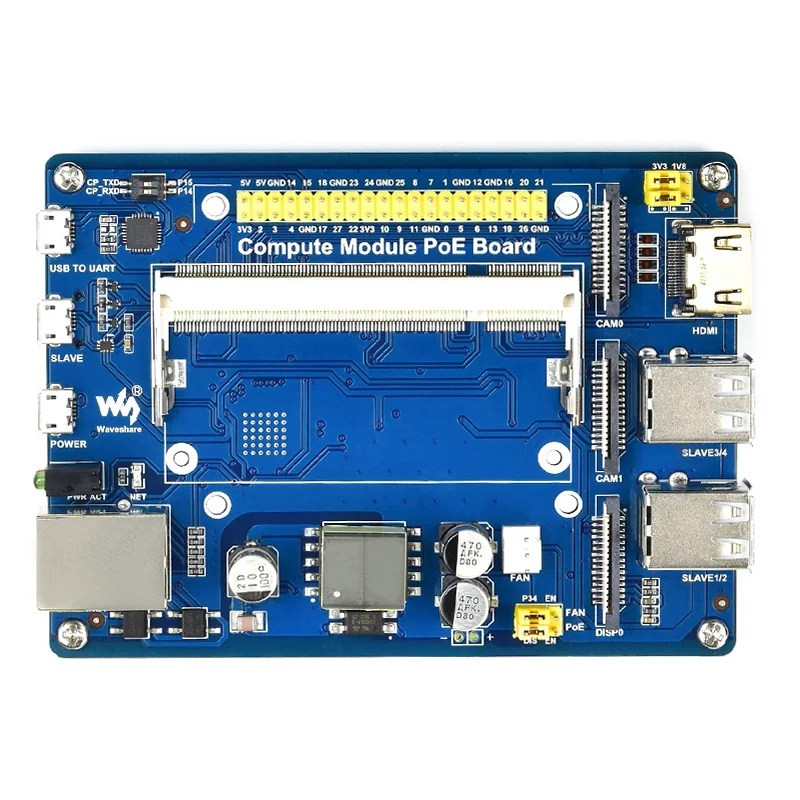

Gemide ne var

1. Hesaplama modülü arayüzü:Hesaplama modülünü bağlamak için (CM3 / CM3L / CM3 + / CM3 + L)

2. Ahududu Pi GPIO başlığı:Ahududu Pi şapkalarını bağlamak için

3. PoE etkin Ethernet portu:PoE fonksiyonu ile yönlendirici veya anahtar bağlamak için 10/100M otomatik müzakere

4. DSI arayüzü:Ahududu Pi lcd’yi bağlamak için ekran bağlantı noktaları

5. USB bağlantı noktaları:USB cihazlarını bağlamak için 4x USB bağlantı noktaları

6. CSI arayüzü:Ahududu Pi kamera bağlamak için 2x CSI kamera bağlantı noktaları

7. HDMI bağlantı noktası

8. USB UART arayüzü:Seri hata ayıklama için

9. USB köle arayüzü:Sistem görüntüsünü 3/3 + hesaplama modülüne yakmanızı sağlar

10. Güç bağlantı noktası:5V 2.5A

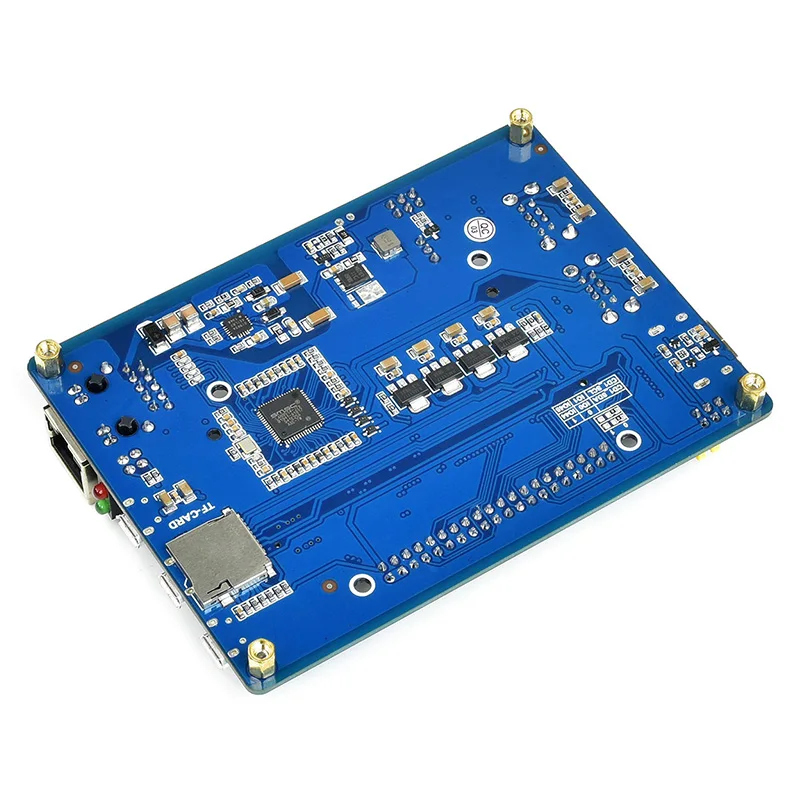

11. TF kart yuvası (alt taraf):Hesaplama modülü 3/3 + Lite varyantını başlatmak için ön yanmış sistemle bir mikro SD kart takın

12. Soğutma fanı arayüzü

13. LAN9514 (alt taraf):Tam entegre USB hub ve 10/100M Ethernet denetleyici

14. Si3404 PoE güç yönetimi çipi (alt taraf)

15. CP2102 USB UART dönüştürücü

16. EP13 PoE güç trafosu

17. Optik izolatör

18. Iki LED göstergeler:
    Kırmızı: ahududu Pi güç göstergesi
    Yeşil: ahududu Pi çalışma durumu göstergesi

19. NET ağ göstergesi

20. Köprü doğrultucu

21. VGx güç yapılandırma jumper:I/O seviyesini yapılandırma

22. UART çıkış yapılandırması:
    Sol: CP2102 seri portunu ve ahududu Pi seri portunu bağlayın
    Sağ: CP2102 seri bağlantı noktasını ve ahududu Pi seri bağlantı noktasını ayırın

23. Soğutma fanı yapılandırması:
    P34: fan program P34 pin ile kontrol edilir
    EN: fan doğrudan 5V güç kaynağından çalışır

24. PoE config:
    DIS: PoE devre dışı bırak
    EN: PoE etkinleştir

25. PoE güç voltaj ölçüm pedleri

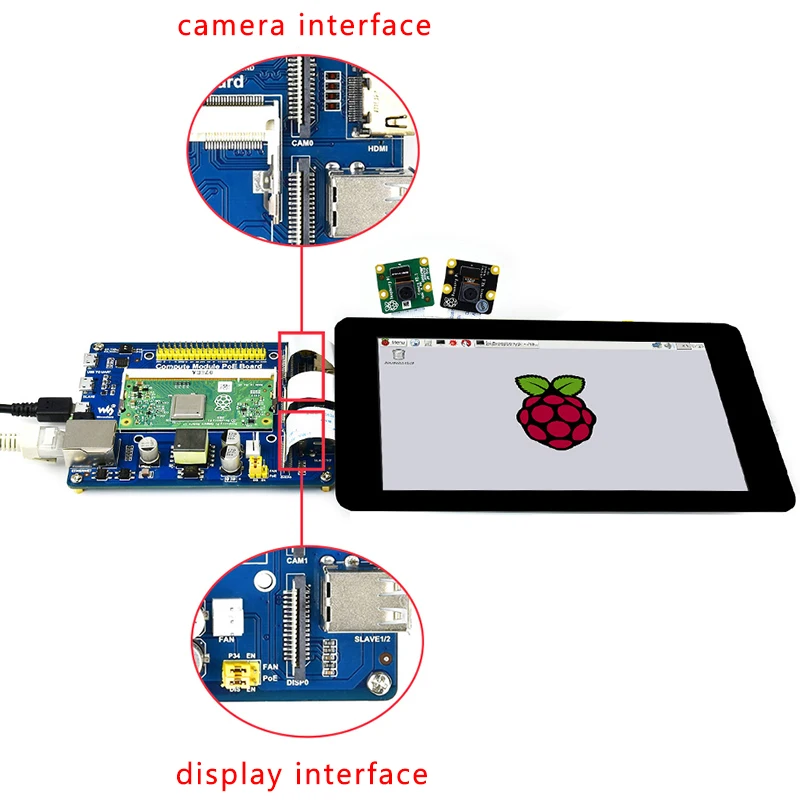

Örnek

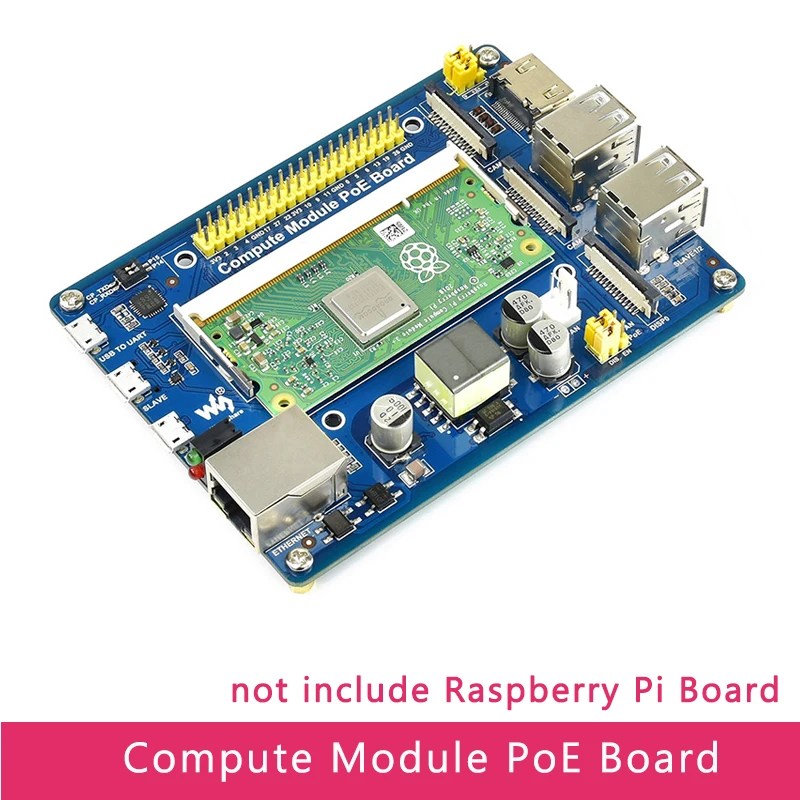

Not: ahududu Pi CM3 + dahil değildir

Boyutlar

Geliştirme kaynakları

Www.waveshare.com/wiki/Compute_Module_PoE_Board

Ambalaj listesi

1 xHesaplama modülü IO kartı (ahududu Pi CM3 + dahil değildir)
